Курсовая работа: Оконечный каскад однополосного связного передатчика
Курсовая работа: Оконечный каскад однополосного связного передатчика
Уральский Государственный
Технический Университет
Радиотехнический
факультет
Кафедра Радиопередающих
устройств
"Устройства
формирования и генерирования сигналов"
"Оконечный каскад
однополосного связного передатчика"
Екатеринбург 2004
Задание
Составить
структурную схему однополосного связного передатчика, рассчитать режим
оконечной ступени со следующими параметрами:
·
Диапазон
рабочих частот 1,8-3,0 МГц;
·
Мощность
6,0 Вт;
·
Антенна
провод длиной 20 м;
·
Подавление
внеполосных излучений 40 дБ;
·
Питание
от аккумуляторов устройство 12 В.
Рассчитать
согласующее устройство оконечной ступени и пояснить назначение всех элементов
схемы.
Содержание
Введение. 4
Расчетная
часть. 5
1.1 Выбор и обоснование структурной схемы передатчика. 5
1.2 Выбор транзистора для выходной ступени передатчика. 5
2. Расчет режима оконечной ступени. 8
2.1 Расчет коллекторной цепи. 8
2.2 Расчет базовой цепи. 10
1.3 Расчет антенны.. 13
1.4 Расчет согласующей цепи оконечной ступени с антенной. 13
1.5 Конструктивный расчет параметров катушек. 14
Назначение
элементов схемы.. 19
Заключение. 21
Введение
Радиопередающее
устройство (РПУ) – необходимый элемент любой системы передачи информации по
радио – будь то система радиосвязи, навигационная или телеметрическая системы.
Параметры радиопередатчиков разнообразны и определяются конкретными
техническими требованиями к системе передачи данных. РПУ представляет собой
достаточно сложную систему, в состав которой входит высокочастотный тракт,
модулятор для управления колебаниями высокой частоты в соответствии с
передаваемой информацией, источники питания, устройства охлаждения и защиты. Связные
коротковолновые (f=1,5-30 МГц) передатчики работают в режиме однополосной модуляции
и используются для звуковой связи.
Расчетная
часть

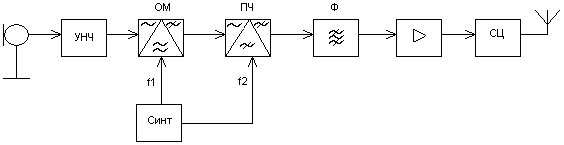

УНЧ –
усилитель низкой частоты;
ОМ –
однополосный модулятор (в который входит амплитудный модулятор и фильтр,
выделяющий одну из боковых);
ПЧ – преобразователь
частоты однополосно-модулированных колебаний;
Ф – фильтр для
подавления побочных продуктов при преобразовании частоты;
Синт –
источник необходимых поднесущих колебаний;
СЦ –
согласующая цепь.
Сигнал с
микрофона через предварительный усилитель низкой частоты попадает в
однополосный модулятор, где сигнал модулирует некоторую промежуточную частоту
(например, f1=128 кГц). Затем однополосный модулированный сигнал подается на
преобразователь частоты и переносится на частоту f2, которую можно менять в
некотором диапазоне. Затем однополосно-модулированный сигнал подается на
оконечный усилитель и через согласующую цепь на антенну.
Мощность в
фидере связного КВ передатчика, работающего в диапазоне 1,8-3,0 МГц равна 6,0
Вт. Т.к. между фидерным разъемом коллекторной цепью транзистора стоит цепь
связи, на сопротивлениях потерь элементов цепи связи бесполезно теряется часть
колебательной мощности, генерируемой транзистором. В зависимости от схемы цепи
согласования, мощности и рабочей частоты передатчика величина КПД цепи связи hЦС = 0,7…0,9. Примем
величину hЦС = 0,7. Мощность, на которую следует рассчитывать ГВВ, равна: Р1
= РФ/hЦС = 6 / 0,7 = 8,57 Вт.
Справочная
величина мощности, отдаваемой транзистором, должна быть не менее 12 Вт.
В
однополосных связных передатчиках используются биполярные транзисторы
коротковолнового диапазона (1,5-30 МГц) с линейными проходными
характеристиками. По диапазону частот и по заданной мощности можно выделить
следующие транзисторы 2T951Б, 2Т955А, 2Т921А. 2Т951Б, 2Т955А.
При
одинаковой выходной мощности ГВВ на этих приборах будут иметь разный КПД и коэффициент
усиления по мощности. Из группы транзисторов нужно выбрать тот, который обеспечивает
наилучшие электрические характеристики усилителя мощности.
Коэффициент
полезного действия каскада связан с величиной сопротивления насыщения транзистора
– r НАС. Чем меньше его величина,
тем меньше остаточное напряжение в граничном режиме и выше КПД генератора.
Коэффициент
усиления по мощности КР зависит от ряда параметров транзистора – коэффициента
передачи тока базы bО, частоты единичного усиления
f T и величины индуктивности
эмиттерного вывода LЭ. При прочих равных условиях КР будет тем больше, чем
выше значение bО, f T и меньше LЭ.
Из
приведенных транзисторов минимальный rНАС у транзистора 2Т951Б.
rНАС=2,4
Ом;
rэ=0 Ом;
rб=3
Ом;
β0=32;
fт=194
МГц;
Ск=65
пФ;
Сэ=600
пФ;
Lэ=3,8
нГн;
Uкэ.доп=60
В;
Uбэ.доп=4
В;
Iк0=3 А;
Eотс=0,7В;
Диапазон
рабочих частот – 1.5..30МГц;
PН=20
Вт;
Режим работы
– линейный, <-30дБ.
Определим коэффициент
использования выходного напряжения (Uвых).

Возьмем угол
отсечки (q) равным 900, что обеспечит лучшую линейность амплитудных
характеристик усилителя, тогда a1(q) = 0,5; при Ек=12В, ξгр
получается комплексным, чтобы этого избежать увеличим Ек.

При Ек=28В
ξгр получается равным 0,881, что обеспечивает приемлемый КПД.
Определим
амплитуду напряжения между коллектором и эмиттером в граничном режиме:
Uкгр = Ек·xгр;
Uкгр = 28В·0,881 = 24,664 В.
Найдем первую
гармонику тока коллектора:

Определим
постоянную составляющую коллекторного тока:

Определим
подводимую мощность P0.
P0 = Eк·Iк0,
P0 = 28·0,443 » 12,417 Вт < Pдоп = 1/2Uкэдоп ·Iк0доп = 0,5*36В*8А = 144 Вт.
Определим
мощность, рассеиваемую в виде тепла:
Pк1 = P0 - P1,
Pк1 = 12,417 – 8,57 = 3,845 Вт.
Определим
коэффициент полезного действия (h).

Определим
сопротивление коллектора (Rк)

Рассчитаем
амплитуду тока базы:

где c = 1 + g1(q) 2pfТCкRк
c
= 1 + 0,5·2·3,14·100·106·65·10-12·35,484 » 2,15

Постоянные
составляющие базового и эмиттерного токов:
Iб0 = I к0/b 0
Iб0 = 0,934/26 = 0,014А;
Iэ0 = Iк0 + Iб0
Iэ0 = 0,443 + 0,014 = 0,475А.

Максимальное
обратное напряжение на эмиттерном переходе, для того чтобы Uбэ мах
было меньше с Uбэ доп Rд (сопротивление резистора,
включенного по РЧ между базой и эмиттером) должно быть 8 Ом, но Rд>>rβ=0.034
Ом:



Напряжение
смещения на эмиттерном переходе:


Для того
чтобы не вводить отдельный источник питания для подачи отрицательного смещения,
можно использовать схему с автосмещением. Если взять напряжение смещения по
постоянному току 0,7В, то Rсм=2,8 Ом; Ссм=8,8 мкФ (XCсм на частоте 1,8 МГц должно
быть много меньше Rсм). Uост=28В‑24,664В=3,336В
=> R3=(Uост/Iк0) – Rсм=4,73 Ом.
Rкэ вычисляем зная Iб0,
Eп и Rд. (Еп-Еб)/Rкэ=Iб0+Еб/Rд
Rкэ=Rд(Еп-Еб)/(Iб0Rд+Еб)=
=268,966 Ом.
Рассчитаем
элементы схемы:

LвхОЭ = 3,8·10-9 +
3,8·10-9/2,15+5·10-9 » 10,567 нГн;

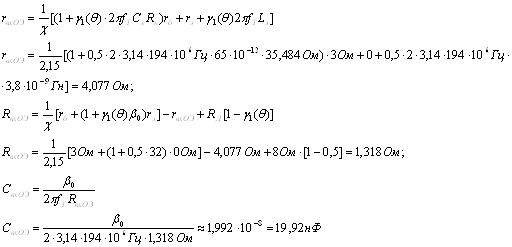

Входное
сопротивление транзистора (Zвх = rвх + jXвх):

δ=0,1; α1=0,93;
α2=0,68.

Входная
мощность:

Коэффициент
усиления по мощности транзистора:
kp = P1/Pвх; kp1 = 8,57/0,832=10,306; kp2 = 8,57/0,924=9,276.
λ1=с/f1=3·108м/с
/ 1,8·106с-1=166,67 м.
λ2=с/f2=3·108м/с
/ 3·106с-1=100 м.
1.
Из
конструктивных соображений выберем для антенны провод сечением 2 мм2,
соответственно радиус провода – 0,798 мм.
2.
Длина
антенны значительно меньше длины рабочей волны ,
тогда волновое сопротивление антенны рассчитываем по формуле:
Ом
3.
Найдем
входное сопротивление:


Согласующая
цепь должна включать в себя:
·
фильтр
нижних частот, обеспечивающий затухание 40 дБ на частоте равной 2∙fн,
и 0дБ на частоте fв, тогда будет обеспечено заданное подавление
внеполосных излучений на всем рабочем диапазоне. Входное и выходное
сопротивления равны Rк=35,48 Ом.
·
перестраиваемый
трансформатор сопротивлений, обеспечивающий преобразование выходного
сопротивления оконечного усилительного каскада к активному сопротивлению
антенны.
·
перестраиваемое
устройство, компенсирующее реактивную составляющую входного сопротивления
антенны.

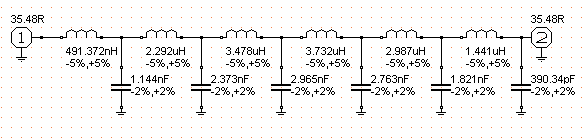

Фильтр нижних
частот, удовлетворяющий выше указанным условиям, выбираем при помощи программы RFSim
и трансформатор сопротивлений.


Т.к.
реактивная составляющая входного сопротивления антенны меньше нуля, то антенну
можно представить в виде последовательно соединенных конденсатора и резистора.
Для компенсации реактивной составляющей входного сопротивления антенны, последовательно
с антенной необходимо поставить катушку индуктивности такого же сопротивления (L=Xc/2πf). Соответственно, эта
катушка должна быть перестраиваемой в пределах от 292/(2∙3,14∙1,8∙106)=2,58∙10-5
Гн до 89/(2∙3,14∙3∙106)=4,72∙10-6
Гн.
Порядок расчета.
1. Задаются отношением длины намотки катушки l к ее диаметру D (для катушек диаметром до 50 мм обычно
берут l/D=0.5…0.8, а для больших катушек мощных каскадов l/D=1…2).
2. Диаметр провода катушки выбираем исходя из соображений ее
допустимого нагрева:

где d – диаметр провода, [мм];
I – радиочастотный ток, [А];
ΔT – разность температур провода и
окружающей среды, [К] (для катушек ГВВ принимают ΔT=40…50 К);
f – частота тока, [МГц].
3. Выбирается шаг намотки (теоретические исследования и практика
проектирования рекомендуют g=(1.3…1.5) d).
4. Число витков спирали катушки
,
где Lрасч – расчетное значение индуктивности, [Гн];
D – диаметр катушки, [мм];
F (l/D) –
коэффициент формы катушки
Расчет.
Ток
протекающий в катушке индуктивности Lбл1 это ток Iб0=0,014А, ток протекающий в
катушке индуктивности Lбл2 это ток Iк0=0,443А, ток протекающий в
катушках индуктивности фильтра, трансформатора сопротивлений и компенсирующей
катушки будет не больше .
Соответственно,
диаметры проводов катушек будут: 7,42 мкм; 0,235 мм 0,26 мм.
Расчет.
Блокировочные.
Катушка Lбл1=5 мГн; d=0,01 мм; Iб0=0,014А;
Внешний
диаметр – 20,02 мм.
Внутренний
диаметр – 20,01 мм.
Шаг между
витками – 0,01 мм.
Длина катушки
– 3,88 мм.
Длина провода
– 24,39 м.
Количество
слоев – 1.
Количество
витков – 388.
Количество
витков в слое – 388.
Количество
витков в слое – 87.
Индуктивность
– 4,993463 мГн.
Катушка Lбл2=5 мГн; d=0,25 мм; Iк0=0,443А;
Внешний
диаметр – 23,5 мм
Внутренний
диаметр – 21,75 мм
Шаг между
витками – 1,75 мм
Длина катушки
– 21,89 мм
Длина провода
– 41,89 м
Количество
слоев – 7
Количество
витков – 613
Количество
витков в слое – 87
Индуктивность
– 5,002767 мГн.
Фильтр.
Катушка L1=0,491 мкГн; d=0,3 мм; Iб0=0,491А;
Внешний
диаметр – 10,6 мм
Внутренний
диаметр – 10,3 мм
Шаг между
витками – 0,3 мм
Длина катушки
– 1,5 мм
Длина провода
– 0,16 м
Количество
слоев – 1
Количество
витков – 5
Количество
витков в слое – 5
Индуктивность
– 0,000441 мГн
Катушка L2=2,29 мкГн; d=0,3 мм; Iб0=0,491А;
Внешний
диаметр – 10,6 мм
Внутренний
диаметр – 10,3 мм
Шаг между
витками – 0,3 мм
Длина катушки
– 4,2 мм
Длина провода
– 0,45 м
Количество
слоев – 1
Количество
витков – 14
Количество
витков в слое – 14
Индуктивность
– 0,00228 мГн
Катушка L3=3,48 мкГн; d=0,3 мм; Iб0=0,491А;
Внешний
диаметр – 10,6 мм
Внутренний
диаметр – 10,3 мм
Шаг между
витками – 0,3 мм
Длина катушки
– 5,7 мм
Длина провода
– 0,61 м
Количество
слоев – 1
Количество
витков – 19
Количество
витков в слое – 19
Индуктивность
– 0,00354 мГн
Катушка L4=3,73 мкГн; d=0,3 мм; Iб0=0,491А;
Внешний
диаметр – 10,6 мм
Внутренний
диаметр – 10,3 мм
Шаг между
витками – 0,3 мм
Длина катушки
– 6 мм
Длина провода
– 0,65 м
Количество
слоев – 1
Количество
витков – 20
Количество
витков в слое – 20
Индуктивность
– 0,0038 мГн
Катушка L5=2,99 мкГн; d=0,3 мм; Iб0=0,491А;
Внешний диаметр
– 10,6 мм
Внутренний
диаметр – 10,3 мм
Шаг между
витками – 0,3 мм
Длина катушки
– 5,1 мм
Длина провода
– 0,55 м
Количество
слоев – 1
Количество
витков – 17
Количество
витков в слое – 17
Индуктивность
– 0,00303 мГн
Катушка L6=1,44 мкГн; d=0,3 мм; Iб0=0,491А;
Внешний
диаметр – 10,6 мм
Внутренний
диаметр – 10,3 мм
Шаг между
витками – 0,3 мм
Длина катушки
– 3 мм
Длина провода
– 0,32 м
Количество
слоев – 1
Количество
витков – 10
Количество
витков в слое – 10
Индуктивность
– 0,00137 мГн
Трансформатор
сопротивления(минимальное).
Катушка Lтр=0,935 мкГн; d=0,3 мм; Iб0=0,491А;
Внешний
диаметр – 10,6 мм
Внутренний
диаметр – 10,3 мм
Шаг между
витками – 0,3 мм
Длина катушки
– 2,4 мм
Длина провода
– 0,26 м
Количество
слоев – 1
Количество
витков – 8
Количество
витков в слое – 8
Индуктивность
– 0,000963 мГн
Компенсирующая
катушка индуктивности.
Катушка L6=4,72 мкГн; d=0,3 мм; Iб0=0,491А;
Внешний
диаметр – 10,6 мм
Внутренний
диаметр – 10,3 мм
Шаг между
витками – 0,3 мм
Длина катушки
– 6,9 мм
Длина провода
– 0,74 м
Количество
слоев – 1
Количество
витков – 23
Количество
витков в слое – 23
Индуктивность
– 0,00460 мГн
Lбл1,
Lдл2 – фильтрует ВЧ составляющую в цепи питания, 2πfLдл2,
2πfLдл1>>Rкэ,
Lбл1=
Lбл2=5мГн,
L1-L6, С1-С6
– фильтр нижних частот;
Lтр,
Стр –трансформатор сопротивлений;
Lком
– компенсирующая катушка индуктивности;
Ср1,
Ср2 – развязывают каскады по постоянному току, 1/(2πfCбл1)<<Rкэ, Cбл1=Сбл2=0,1
мкФ.
Rкэ
и Rд – устанавливают
напряжение смещения на эмиттерном переходе, Rкэ=269Ом, Rд=8 Ом.
Rсм
и Сcм – цепь автосмещения, Rсм=2,8 Ом, Ссм=8,8 мкФ.
L1,
L2, C1, C2 – трансформатор
сопротивления и фильтр, отфильтровывающий высшие гармоники. С1=6,479
нФ, С2=23,92 нФ, L1=4,83 мкГн, L2=1,308 мкГн.
VT – транзистор,
ответственный за управляемый перенос мощности источника питания в нагрузку.
Заключение
В результате
выполнения данного курсового проекта был произведен расчет оконечного каскада
передатчика и цепи согласования с антенной удовлетворяющий техническому
заданию. Составлена структурная схема РПУ, соответствующая принципиальной
схеме. Принципиальная схема приведена в приложении. Проведено пояснение
назначения всех элементов схемы. Таким образом, задание и цели курсового
проекта можно считать выполненными.
|
