Контрольная работа: Измерение напряжения

Контрольная работа: Измерение напряжения

Задача 1.

С помощью селективного микровольтметра проводились многократные измерения в одинаковых условиях ЭДС, возникающей в антенне микровольтметра. Считая, что случайные погрешности имеют нормальный закон распределения, определить на основании заданного количества измерений:

1) действительное значение (среднее арифметическое ) измеряемой ЭДС;

2) среднеквадратическое отклонение погрешности измерения ;

3) максимальную погрешность, принятую для нормального закона распределения, ;

4) наличие грубых погрешностей (промахов) в результатах измерения;

5) среднеквадратическое отклонение результата измерения (среднего арифметического значения) ;

6) доверительный интервал для результата измерения при доверительной вероятности ;

7) имеется ли систематическая составляющая в погрешности измерения ЭДС, в качестве истинного значения принять расчетное значение ЭДС Ер

Исходные данные:

№ измерения E, мкВ
1 24,3
2 24,9
3 24,66
4 25,74
5 27,82
14 25,64
15 28,5
16 25,5
17 28,0

Доверительная вероятность Рд = 0,95

Расчетное значение ЭДС Ер=24,28 мкВ

Решение:

9 наблюдений 1-5 и 14-17

Представим промежуточные расчеты в виде таблицы:

№ п/п № измерения

Ei, мкВ

Ei -, мкВ

(Ei -)2, мкВ2

1 1 24,3 -1,81778 3,30432
2 2 24,9 -1,21778 1,48298
3 3 24,66 -1,45778 2,12512
4 4 25,74 -0,37778 0,14272
5 5 27,82 1,70222 2,89756
6 14 25,64 -0,47778 0,22827
7 15 28,5 2,38222 5,67498
8 16 25,5 -0,61778 0,38165
9 17 28,0 1,88222 3,54276
235,06 0,00000 19,78036

1) Среднее значение ЭДС:

 мкВ

2) Среднеквадратическое отклонение погрешности случайной величины E:

мкВ

3) Максимальная погрешность, принятая для нормального закона распределения, определяется по правилу 3 сигм:


мкВ

4) Грубые погрешности (промахи): Грубыми погрешностями по критерию трех сигм считаем те измерения, которые отличаются от действительного значения на величину, большую

Нет измерений, для которых  мкВ

Следовательно, грубых промахов нет - ни одно измерение не исключается

5) среднеквадратическое отклонение результата измерения ;

мкВ

6) доверительный интервал для результата измерения ЭДС при доверительной вероятности = 0,95 находим из условия, что E имеет распределение Стьюдента.

По таблице значений коэффициента Стьюдента находим значение:

Доверительный интервал рассчитывается по формуле:

7) Систематическая составляющая погрешности измерения ЭДС:

 мкВ

погрешность измерения напряжение частота


Задача 2.

На выходе исследуемого устройства имеет место периодическое напряжение, форма которого показана на рис. 1. Это напряжение измерялось пиковым вольтметром (ПВ), а также вольтметрами средневыпрямленного (СВ) и среднеквадратического (СК) значений, проградуированных в среднеквадратических значениях синусоидального напряжения. Каждый из вольтметров имеет как открытый, так и закрытый вход.

Требуется определить:

1) среднее Ucp, средневыпрямленное Ucp и среднеквадратическое Ucp значения выходного напряжения заданной формы;

2) коэффициенты амплитуды КА и формы Кф выходного напряжения;

3) напряжения, которые должны показать каждый их трех указанных вольтметров с открытым (ОТКР) или закрытым (ЗАКР) входом;

4) оценить относительную погрешность измерения всех вычисленных согласно п. 3 напряжений, если используемые измерительные приборы имеют класс точности δпр и предельные значения шкалы UПР.

Исходные данные E, мкВ

UПР, В

15

UМ, В

10
СВ ЗАКР
СК ОТКР
Рисунок ж
ПВ ОТКР

δпр, %

2,5

рис.1

m = 0

n = 4

мс

Решение:

1) Рассчитываем среднее значение напряжения:

Определенный интеграл численно равен площади под треугольной функцией  на интервале интегрирования:

Следовательно,

Cредневыпрямленное значение напряжения:


Среднеквадратическое значение напряжения:

2) Определяем коэффициенты формы и амплитуды напряжения:

3) рассчитываем градуировочные коэффициенты каждого вольтметра:

Пикового напряжения:

Средневыпрямленного напряжения:


Квадратичного напряжения:

При открытом входе вольтметр будет измерять весь сигнал:

При закрытом входе вольтметр будет измерять сигнал с вычетом постоянной составляющей, равной среднему значению:

= 10 В

Вольтметр пикового напряжения. Вход открытый

В

Вольтметр средневыпрямленного напряжения. Вход закрытый

В

Вольтметр квадратичного напряжения. Вход открытый

В

4) Оцениваем относительную погрешность измерения

Вольтметр пикового напряжения:

%

Вольтметр средневыпрямленного напряжения:

%

Вольтметр квадратичного напряжения:

%

Задача 3.

В лаборатории имеется цифровой частотомер со следующими параметрами: частота опорного кварцевого генератора 1 МГц + δ0, значение коэффициента деления частоты, определяющее время счета импульсов, можно изменять в пределах от 103 до 107 ступенями, кратными 10. Требуется:

1. Построить в логарифмическом масштабе по f график зависимости абсолютной погрешности измерения частоты fx в диапазоне от f мин  до  fмакс при заданном коэффициенте деления  пд.

2. Выбрать допустимое значение коэффициента деления частоты и определить соответствующее ему время счета для измерения частоты f1, с суммарной погрешностью, не превышающей значения δfдоп.



Исходные данные

f мин , Гц

5

δfдоп, %

3,5*10-1

f1 , мГц

0,5

f макс , мГц

25

пд

107

δ0

4*10-6

Решение:

1. Относительная  погрешность измерения определяется по формуле:

Время счета импульсов определяется по формуле:

,

где f0 – частота опорного кварцевого генератора (1 МГц)

с

Отсюда относительная погрешность измерения:

Абсолютная погрешность измерения определяется по формуле:


Сводим промежуточные расчеты в таблицу:

Частота fx

Относительная погрешность δf

Абсолютная погрешность ∆f, Гц

5 Гц 2,00040000 0,1000200
10 Гц 1,00040000 0,1000400

100 Гц  (102)

0,10040000 0,1004000

1 кГц  (103)

0,01040000 0,1040000

10 кГц  (104)

0,00140000 0,1400000

100 кГц  (105)

0,00050000 0,5000000

1 МГц  (106)

0,00041000 4,1000000

10 МГц  (107)

0,00040100 40,1000000

25 Мгц  (2,5∙107)

0,00040040 100,1000000

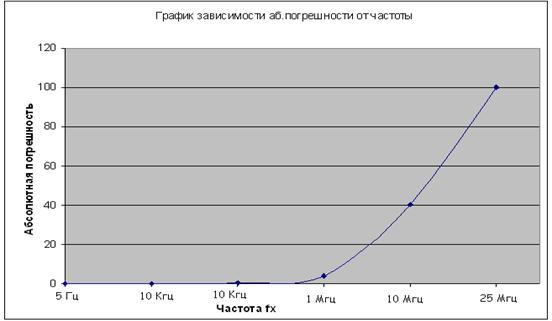

По результатам расчетов строим график в логарифмическом масштабе:

Рисунок 1. График зависимости абсолютной погрешности от частоты

2. Определяем допустимое значение коэффициента деления частоты


Находим из этого условия границу коэффициента деления частоты:

Следовательно, необходимый коэффициент деления частоты должен быть равен:

Время счета:

с

Задача 4.

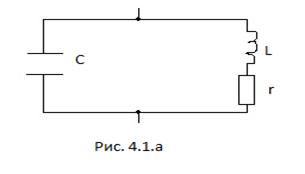

При проектировании оборудования осуществлялись прямые измерения индуктивности катушек L, емкости конденсаторов С, сопротивления резисторов г и R, предназначенных для изготовления параллельных колебательных контуров (рис. 4.1а). В зависимости от варианта требуется определить один из следующих параметров колебательного контура: резонансную частоту f0, добротность Q, сопротивление Zoe, полосу пропускания контура по уровню 0,707 (-3 дБ) 2∆f0,7, а также оценить возможные погрешности этих параметров, обусловленные случайными погрешностями измерения элементов контура.


Рисунок а
Найти Zoe
L, мкГн 44
C, пФ 54
r, Ом 32
R, Ом -

±δL

3.2

±δC

0.4

±δr

1.4

±δR

2.5

Решение:

1. Требуется определить сопротивление Zoe:

Резонансная частота

Сопротивление

Погрешность


Задача 5.

С помощью осциллографа методом калиброванной шкалы измеряется максимальное значение напряжения в виде последовательности однополярных прямоугольных импульсов. Размах осциллограммы импульса равен h при коэффициенте отклонения, равном KОТК. Определить максимальное значение напряжения, относительную и абсолютную погрешности измерения, если погрешность калибровки шкалы и измерения размаха осциллограммы равны соответственно  ±δК (%)  и ±∆h (мм). Погрешностью преобразования, обусловленной нелинейностью амплитудной характеристики осциллографа, пренебречь.

Можно ли использовать осциллограф с верхней граничной частотой полосы пропускания fв для исследования данного напряжения, если длительность импульса равна τн, а время нарастания фронта импульса равно τф = aτн?

h, мм 54

δК, %

4

τн, мкс

20

fв, МГц

1.5
∆h, мм 0.5

KОТК, В/см

1

a

0.01

Решение:

1. Амплитуду сигнала определяем из соотношения:

kо - коэффициент отклонения, В/дел.,

LА - размер амплитуды, в делениях,

В/см

Относительная погрешность измерения амплитуды

dkо - относительная погрешность коэффициента отклонения,

dВА - относительная визуальная погрешность.

см

2. Для того, чтобы осциллограф можно было использовать для исследования, полоса пропускания должна удовлетворять соотношению:

Следовательно, осциллограф использовать нельзя.
